Плановете за регулация и застрояване се изработват в съответствие с ОУП (Общ устройствен план) за съответната
територия - НАРЕДБА № 8 за обема и съдържанието на устройствените схеми и планове. Специализираната функция Подробни
устройствени планове в GISExplorer се използва за създаване на планове с включени матрици с устройствени показатели.
Основните и пространствените настройки на матриците могат да се редактират и променят. GISExplorer е специално
оптимизиран за работа с: Собствена библиотека с типове линии, текстове и условни знаци съобразени с изискванията за
изобразяване на графични елементи към устройствените схеми и планове. Матрица с устройствени показатели за всеки
урегулиран поземлен имот, за група имоти и/или за целия квартал, когато имотите са с еднакви показатели: плътност и
интензивност на застрояване, плътност на усвояване, необходима озеленена площ съобразно определения с плана вид на
устройствената зона (съществуващи и проектни показатели) Динамична промяна на координати на матрицата. Динамична
промяна на параметрите на матрицата. Съхраняване на параметрите в базата данни на чертежа. Пълни и съкратени матрици.
Управление на цвят на контура от настройките на матрицата. Съхранение на настройките на матрицата за използване в
други проекти. Експорт на матрицата като отделни графични примитиви. Паспортизация на УПИ със съдържаща информация за
предназначение на територията, начин и характер на застрояване. Експорт по утвърден файлов стандарт за съхранение на
информацията предавана в общинските администрации
Карти

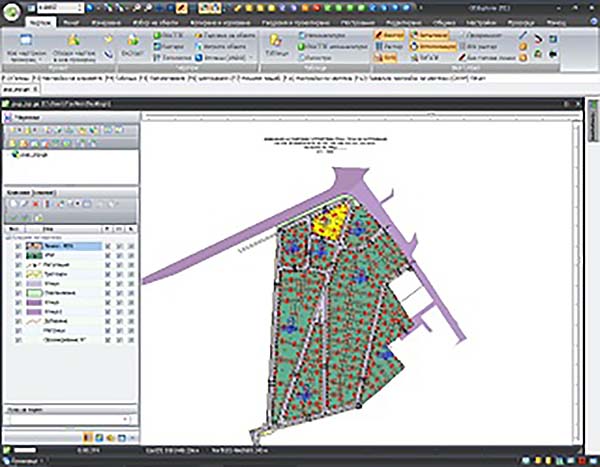

Подробен устройствен план Изтегли чертеж "pup_zrp.ge"
След зареждане на чертежа е необходимо да се включи визуализацията на матриците за ПУП от меню "Чертежи" - бутон "ПУП"
.
Актуално към дата: 20/09/2011г.
Данните са собственост на фирма ЕТ ”МАГ-ГИС Румен И. Съртонев”
Вертикални планировки
Проектът за вертикално планиране на населеното място предвижда необходимото изменение на релефа на терена с оглед да
бъде моделиран и приспособен към изискванията на строителството, водоотвеждането и транспорта при най-целесъобразно и
икономично извършване на земните работи, включително разместването им и дава представа за облика на територията, която
ще се благоустроява. Специализираната функция Верикални планировки в GISExplorer се използва за създаване на проектна
повърхнина, хоризонтали и изчисляване на обеми. GISExplorer е специално оптимизиран при:
Създаване на автоматична вертикална планировка, при която се създава проектна повърхнина на имотите, улиците, алеите,
площадите и др.
Задаване на височина на контурите и накланяне с желан наклон.
Височинното положение на контурите може да се редактира динамично.
Създаване на хоризонтали през зададени интервали.
Автоматично създаване на условни знаци с проектни и теренни коти.
Създаване на условни знаци по проектна мрежа или избрани контури.

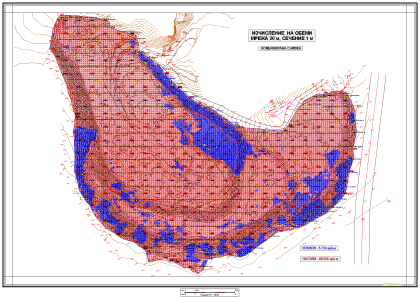

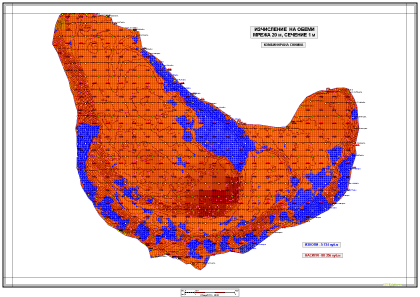

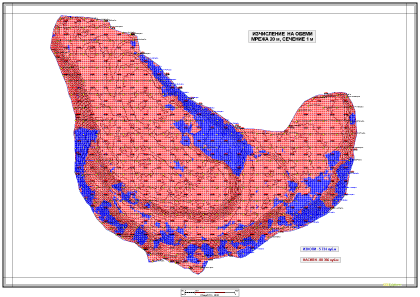

Изчисляване на обем по избран контур и намиране на изкопи и насипи.
Изчисляване на обем с мрежа между теренна и проектна повърхнина.
Създаване на ведомост за изчисление на земните маси при изработване на картограмата им чрез квадратна мрежа
Карти

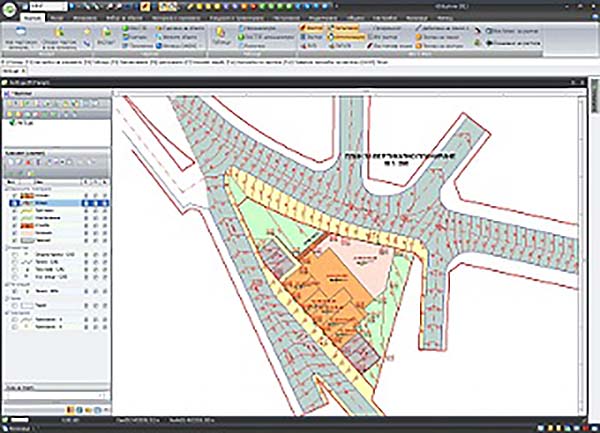

Вертикална планировка 1 Изтегли чертеж "Vert1.ge"
Актуално към дата: 20/09/2011г.
Данните са собственост на фирма ЕТ ”МАГ-ГИС Румен И. Съртонев”
Вертикална планировка 2 Изтегли чертеж "Vert2.ge"
Актуално към дата: 20/09/2011г.
Данните са собственост на фирма ЕТ ”МАГ-ГИС Румен И. Съртонев”
Парцеларни планове
Парцеларен план (ПП) е план за елементите на техническата инфраструктура извън границите на урбанизираните територии.
Специализираната функция Парцеларни планове в GISExplorer се използва за автоматизирано създаване на сечение ос
(сечението на трасето с имотите през които преминава), ляв и десен сервитут, както и за изчисление на дължини и
координати на елементите от ситуацията на трасето на парцеларният план.
GISExplorer е специално оптимизиран при изработване на:
Обяснителна записка - Текстовият материал към проекта на парцеларния план се оформя в обяснителна записка, която
съдържа обща част - цел и задачи, териториален обхват (данни за ситуационното разположение на обекта) и съдържателна
част.
Регистър на засегнатите от трасето имоти съдържащ данни за:
Номер на имота;
Вид територия;
НТП;
Категория на земята;
Местност;
Площ на имота;
Площ с ограничения в ползването - Площ на сервитута за засегнатите имоти;
Дължина провод през имота;
Вид собственост;
Собственик на имота.
Баланс:
Баланс на територията по начин на трайно ползване;
Баланс на територията по вид собственост;
Баланс на територията по предназначение;
Баланс на територията по категория на земята;
Ситуация на трасето в подходящ мащаб;
Трасировъчен план на чупките на трасето и сервитутите;
Регистър с координатите на точки по оста и сервитутните линии вляво и вдясно на линейния обект и на координатите на
точки и сервитутни линии на площадковия обект
Общински администрации
GISExplorer™ е географска информационна система създадена, за да работи в широк спектър от области нуждаещи се от
графично представяне на информация. Тя е с големи базови функционалности, предоставящи основа за надграждане на
възможности, добавяне на модули и нови функции. Основни предимства на GISExplorer е организацията на данните в
чертежи, а данните в самия чертеж - в класове. По този начин се постига много добра организираност, лесен достъп до
данни за конкретни нужди при висока скорост на работа. Класовете позволяват настройване начините на изобразяване на
всички графични примитиви без ограничение. Така могат да се изобразяват данни за различни нужди и лесно едни, същи
чертежи да се предоставят в удобен вид за разглеждане, анализ и разпечатване за всякакви цели.
Описание на продукта
Графичен потребителски интерфейс:
Потребителски интерфейс на български език.
Потребителски интерфейс на английски език.
Среда за работа с графична информация.
Среда за работа със семантична информация.
Многопрозоречен режим (MDI) на работа осигуряващ условия за едновременна работа с неограничени по брой чертожни
прозорци.
Работа с няколко чертежа в един прозорец, осигуряващ мощен механизъм за сравняване на графични данни, анализиране,
създаване на буферни зони и оценка на засегнати площи.
GISExplorer чертеж - типове данни:
Векторни данни - линии, контури, текстове и условни знаци.
Растерни данни - всички видове файлови формати на изображения.
Класове (слоеве).
Таблични данни съдържащи пространствена информация.
Таблични данни съдържащи атрибутна информация.
Таблични данни съдържащи кадастрална или специализирана информация за планове.
Основни функции:
Импортиране на файлове КВС от ZEM всички версии 1,2,3 включително и специализираната версия за лесоустройствените
проекти ZEM 2.10.
Импортиране на всички налични данни за ККР от всички версии на CAD формат.
Средства и методи за създаване на линии, полигони, текстове, условни знаци.
Създаване на неограничен брой класове.
Копиране на графична информация между различни класове на чертежа и различни чертежи, както и интегрирането им в един
чертеж.
Минимални и максимални мащаби на генерализация.
Създаване на произволен брой таблици със семантична информация към чертежа в база данни.
Средства и методи за създаване и запис на собствени типове линии, точкови обекти и условни знаци.
Работа с растерни данни, сканиране, изравняване и създаване на обща растерна основа. Поддържат се всички видове
растерни файлови формати, качество и размер на изображението.
Поддръжка на няколко надписа и атрибути към линии, полигони, текстове и условни знаци. Автоматично обновяване на
съдържанието, мястото и разполагането на надписите при промяна.
Създаване на анотирани карти.
Генериране на потребителски отчети (скици, документи, списъци, баланси, регистри и репорти).
Интегриране на първични носители на информация (нотариални актове, стари скици на имоти, строителни разрешения,
протоколи, заповеди, забрани, снимки на обекти, проекти на сгради).
Импортиране на преки геодезически измервания от KOR и KPT файлове.
Средства за печат
Едновременен печат на един или повече чертежи, добавяне на изображения, табличен и картен материал.
Преглед на печата.
Независимост от изходните устройства за печат.
Създаване на тематични карти.
Създаване на легенди.
Съхраняване на настройките за печат, изображения, легенди, надписи и др.
Модул “Кадастрални данни“:
Специално създаден за улесняване работата на служители и фирми, работещи с кадастър и регулация. Основните функции
включват автоматично създаване на скици с готови репорти, както и удобна работа с данните за собственост и паспорти.
Създаден е специализиран начин за избор на обекти.
Лесно търсене на обекти УПИ, Имот, Сграда.
Търсене на обекти:
Без собственост;
Без паспорти;
Дублирани паспорти
др.
Автоматично създаване на Скици с готови репорти (текстове).
Лесно въвеждане на собственост.
Бързо създаване на паспорти:
Паспорт на УПИ;
Паспорт на Имот;
Паспорт на Сграда;
Паспорт на Самостоятелен обект.
Собственици - показване списък на собственици за активния чертеж. Данните могат да бъдат обновявани, редактирани или
изтривани.
Адреси - показване на всички въведени адреси за активният чертеж.

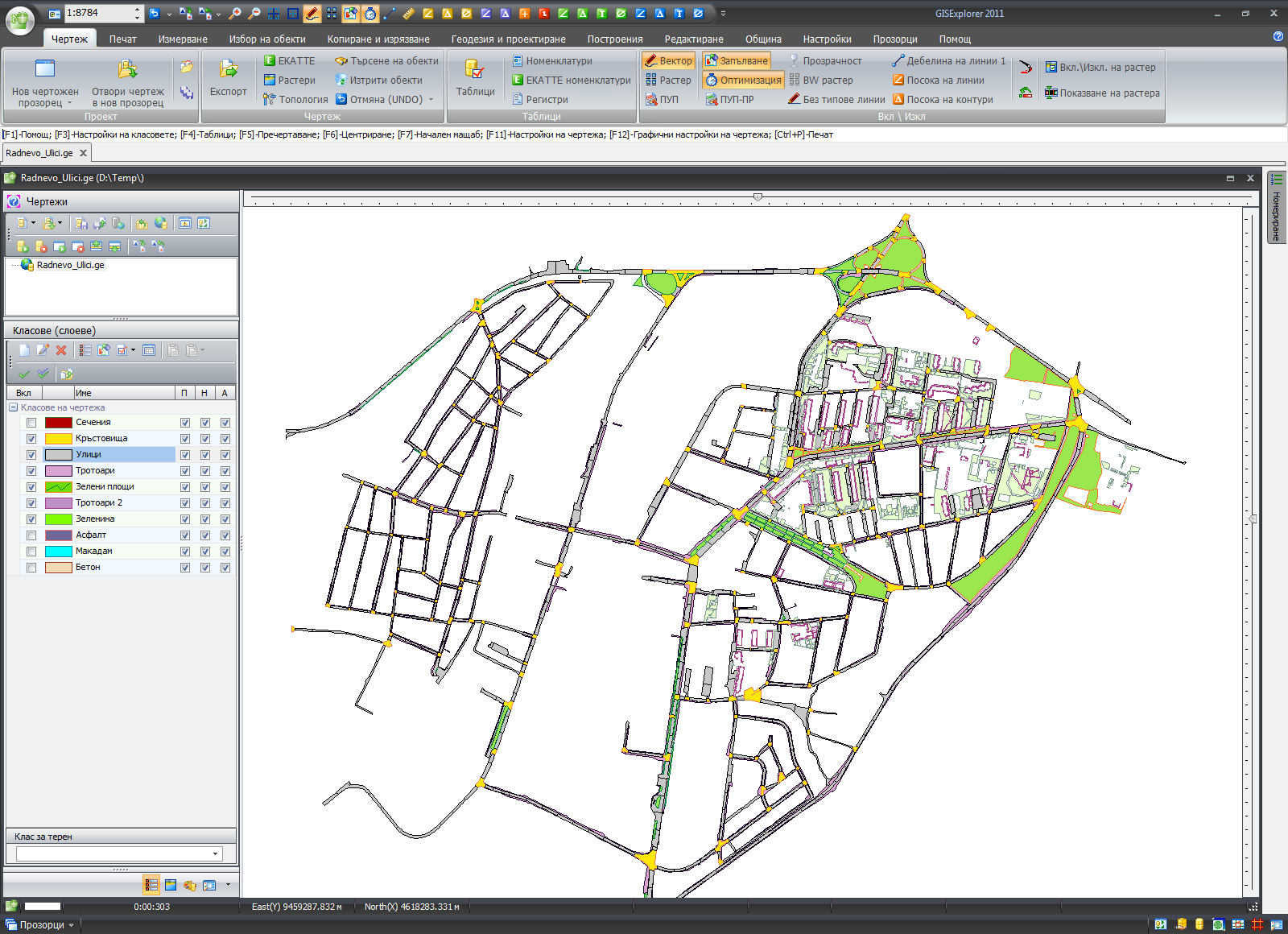

Улици - показване на списък с всички улици на активния чертеж.
Документи – показване на всички налични документи, достъпни за използване при създаване и редакция на данни.
Заповеди – показване на списък с всички заповеди за одобряване на кадастралния план, подредени по Код, Номер, Дата,
Издател или Статус.
Издатели – показване на списък с информация за издателите на документи, под формата на таблица.
Местности – показване на списък с имената на местностите, включени в активния чертеж, под формата на таблица.
Номенклатури – показване на прозорец със всички номенклатурни таблици и съдържащите се в тях текстове.
Регистри - създаване на регистри по зададени от потребителя критерии за избран кадастрален обект от чертежа или целия
чертеж.
Модул “Табличен анализ“ :
Този модул е създаден, за да улесни изготвянето на тематични карти и специализирано изобразяване. Възможностите са за
пълен анализ по всички данни от таблици и атрибути въведени в тях за целите на сравнителния анализ.
Тематични оцветявания
Създаване на тематични карти
Графичен анализ на база информация от таблица, електронен документ или SQL заявка.

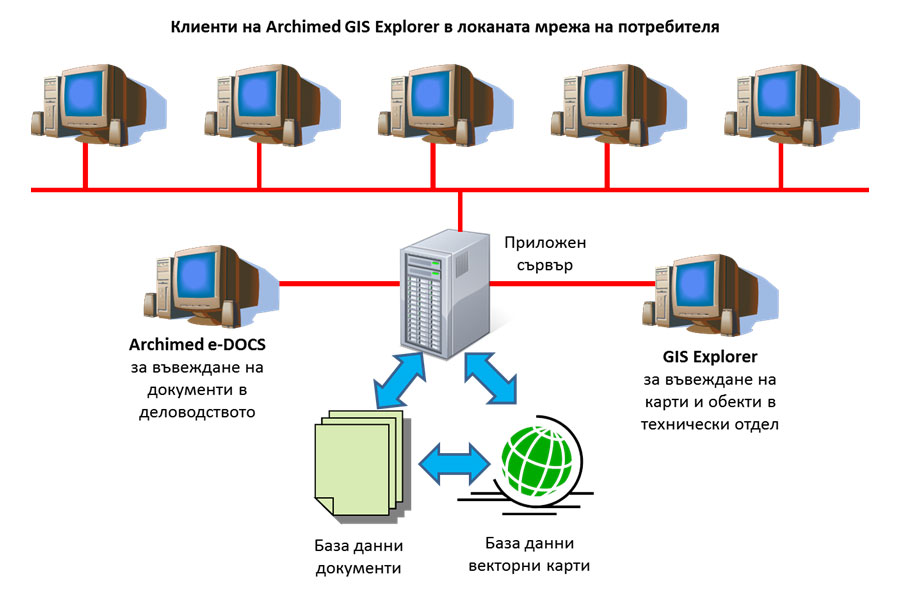

Възможности за надграждане до система Archimed GIS за работа с електронни документи
Системата “Archimed GIS” е създадена за решаване на повечето от проблемите в администрацията, комуналните компании и
др. Тя е средство, с което може да се обработва голям обем информация в електронен вид, да се създават надежни архиви
и организация за бърз достъп до данните. Работата с електронни документи спестява време, проблеми, а в комбинация с
графично обвързване на документите ежедневната работа става бърза и лесна. Всичко това решава проблеми свързани с
обработка на данни в големи обеми на хартиен носител. Крайната цел при използване на Archimed GIS е да се отговори на
нуждата от качествен анализ по огромно количество натрупана информация за нуждите на ръководния персонал и бързото
вземане на управленски решения.
Основни функции на Archimed GIS са:
Средства за визуализация на документи от всички типове.
Средства за търсене на документи от всички типове.
Средства за създаване на нов документ от всякакъв тип.

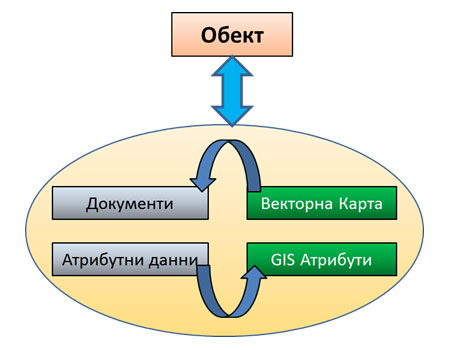

Функция за свързване на документ или документи от всички типове към един или няколко графични обекта.
Графичен анализ по тип документ и стойност на атрибут. Възможности за оцветяване по точна стойност и диапазон.
Оцветяване по различни текстови стойности на атрибут.
Позициониране на графичен обект или обекти по документ или документи.
Избор на графичен обект или обекти от документ или документи.
Позициониране върху графичните данни с показване на координатен кръст или друг вид координатно обозначаване на данни
от документи за съоръжения, вертикални маркировки, особености на уличната мрежа и др.
Услуги обхванати от системата Archimed GIS:
Издаване на Удостоверение за търпим строеж
Издаване на Заповед за отписване от списъка на поземлени имоти предоставени на община по силата на чл. 19 от ЗСПЗЗ
Издаване на Удостоверение за характеристиките на имот
Регистриране на имот от пета категория
Издаване на удостоверение за идентичност на поземлен имот
Изменение на ПУП, по реда на § 8 от ПР на ЗУТ
Съгласуване на инвестиционен проект и издаване на Разрешение за строеж
Издаване на скица на недвижим имот
Издаване на скица с виза за проектиране
Нанасяне в кадастралния план на геодезическо заснемане и издаване на удостоверение по чл. 52, ал.4 от ЗКИР
Разглеждане на проект на ОЕСУТ
Регистриране на строеж от четвърта категория
Издаване на копия от строителни книжа за строеж
Изменение на кадастралния план /на основание §4, ал.2 от ЗКИР и § 5, ал.1 от ПРЗ на Наредба № 05/3/
Учредяване на право на преминаване през чужд имот
Прилагане на план за регулация
Регистрация на технически паспорт
Издаване на Удостоверение за съгласие от община във връзка с чл. 21, ал. 5, чл. 48, ал. 3, чл. 183, ал. 2 от ЗУТ на
основание чл. 21, ал. 1 т. 8 от ЗМСМА
Уведомление във връзка с чл. 197, ал.1 от ЗУТ за премахване на законен строеж
Издаване на удостоверение за съборена сграда
Получаване на извадка от цифров модел
Издаване на Разрешение за поставяне на временни преместваеми обекти за търговска дейност, съгласно чл.56 от ЗУТ и
Наредба № 21 на Общински съвет
Издаване на разрешение за изработване на подробен устройствен план по реда на чл. 124, ал. 3 от ЗУТ
Издаване на разрешение за изработване на подробен устройствен план – извадка от изработван проект за ПУП по реда на
чл.133 от ЗУТ
Изменение на подробен устройствен план съгласно чл. 135, ал. 2 от ЗУТ
Издаване на заповед за промяна на титуляр в разрешение за строеж съгласно чл. 148, ал.4 и чл.161, ал.1 от ЗУТ
Издаване на разрешение за изработване на комплексен проект за инвестиционна инициатива по реда на чл. 150 от ЗУТ
Издаване на удостоверение за завършеност на сгради в груб строеж, съгласно чл.181, ал.2 от ЗУТ
Издаване на удостоверение при доброволна делба на съсобствена сграда, жилище или друг обект, или при правни сделки за
прехвърляне на реално определени части от тях, съгласно чл. 202 от ЗУТ
Карти

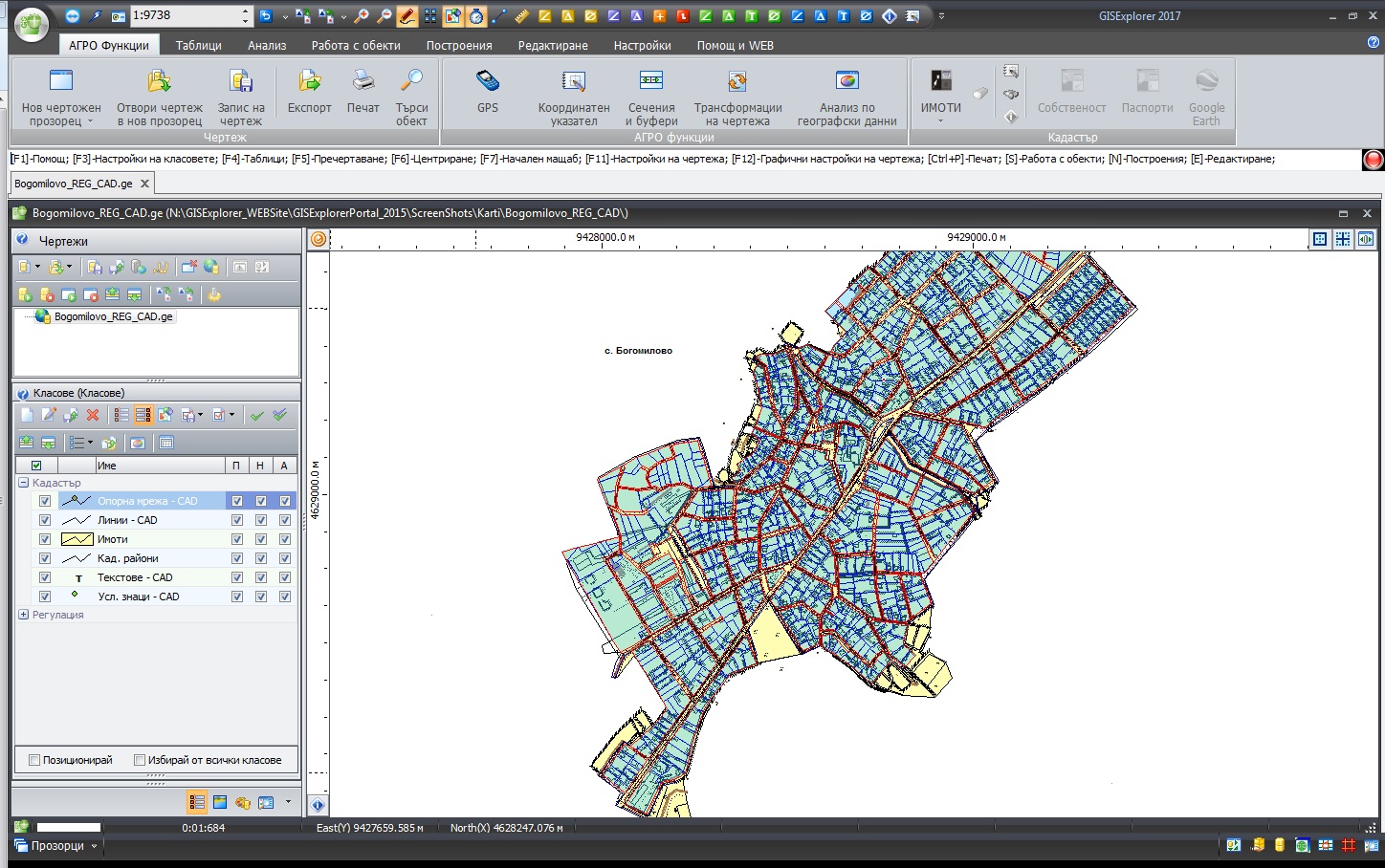

Регулационен и кадастрален план Изтегли чертеж "Bogomilovo_REG_CAD"
Актуално към дата: 20/09/2011г.
Данните са собственост на фирма ЕТ ”МАГ-ГИС Румен И. Съртонев”

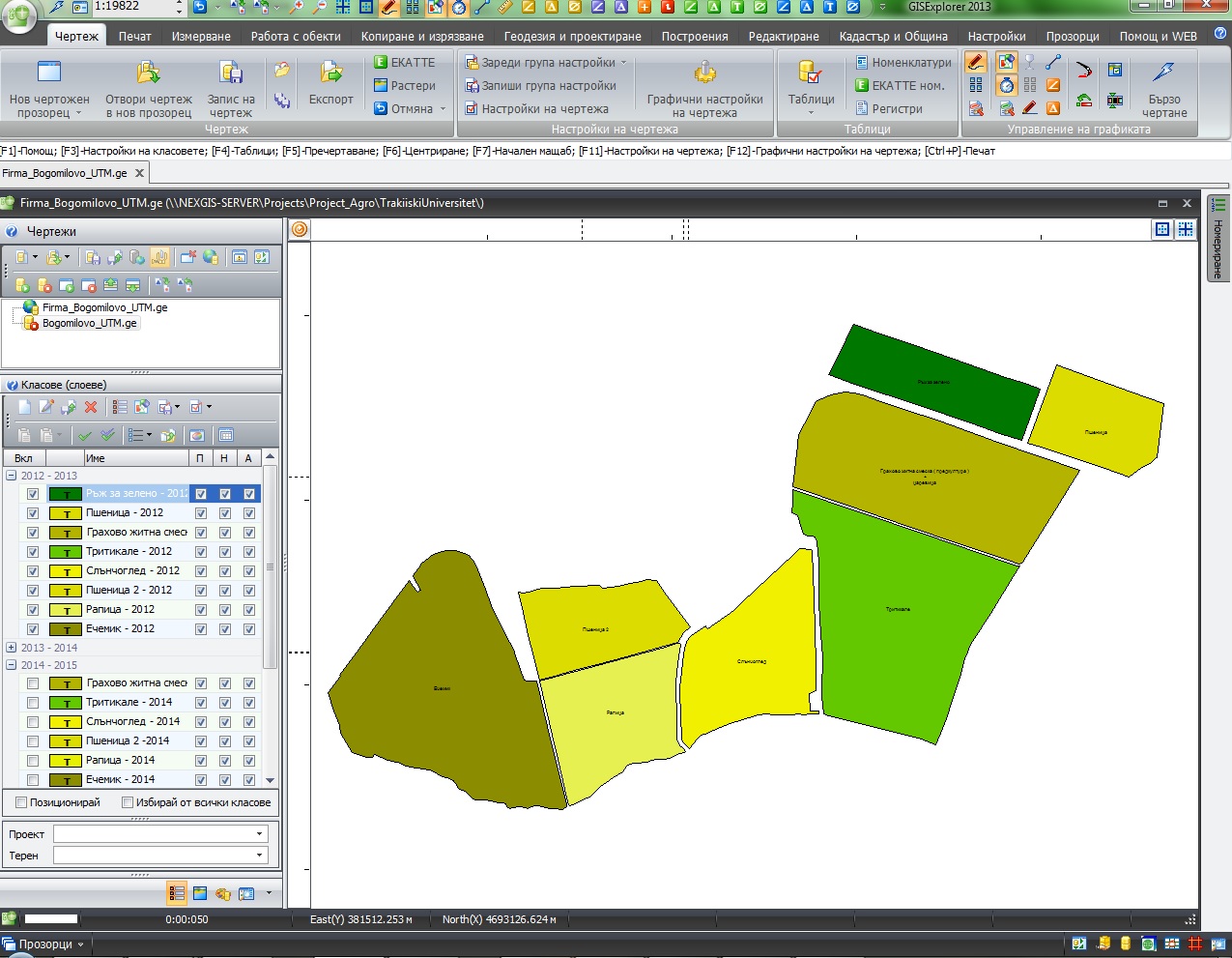

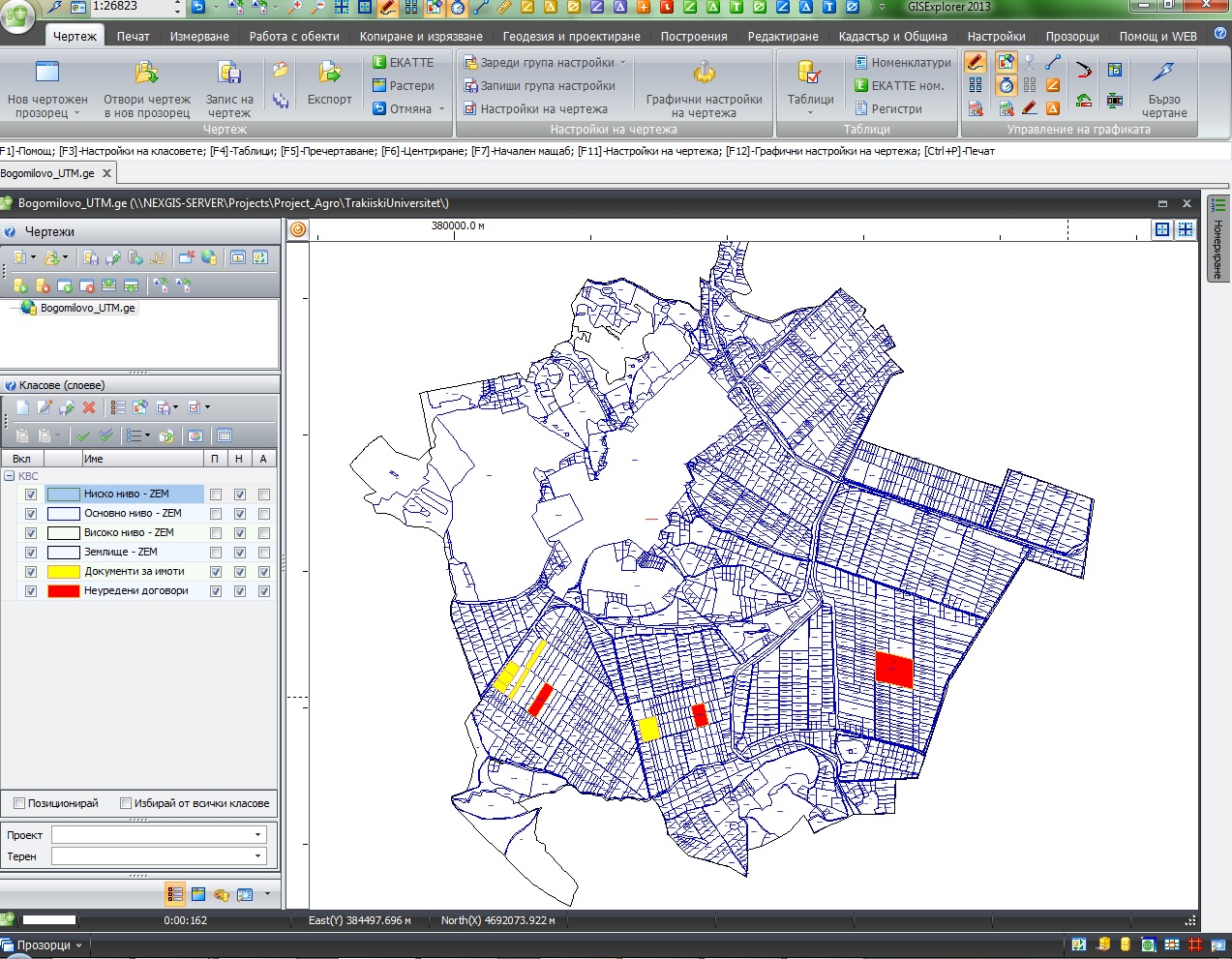

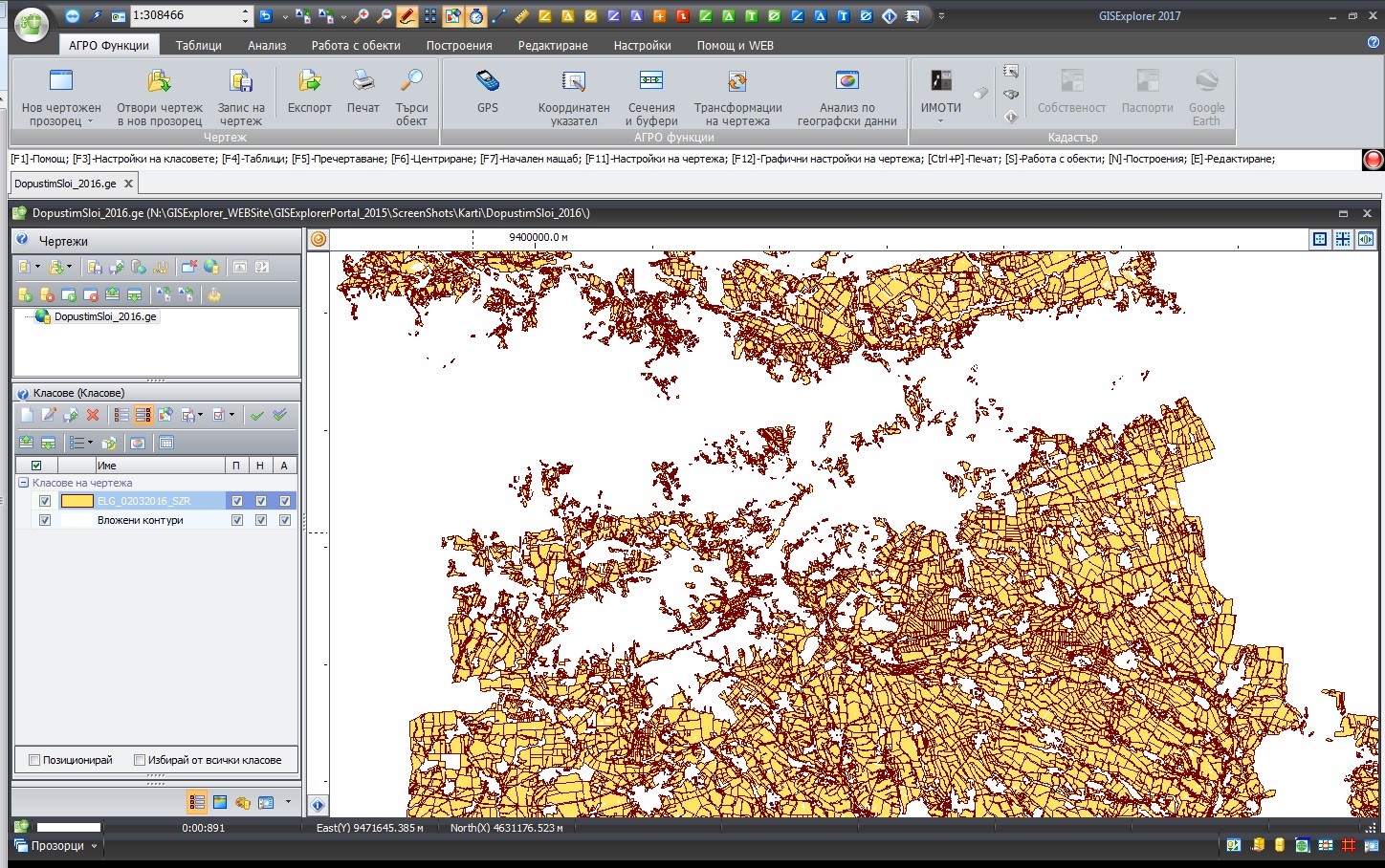

Земеделски производители
Използването на GISExplorer в областта на земеделието е в основата за взимане на правилни решения и при решаването на
различни задачи, като например управление на селскостопанските парцели и арендуване на селскостопански земи.
Специализираните функции на GISExplorer за нуждите на земеделските производители са: Изобразяване на обработваеми земи
в GISExplorer директно от GPS. Трасиране и означаване на границите на земеделските имоти. Изготвяне на протоколи със
собственици и категория на земята с обща площ между земеделски имоти и обработваемите земи. Създаване на файл в цифров
вид за предаване на информацията към поземлените комисии. Управление на разходите и материалите за всяка обработваема
нива. Оцветяване според разходите и материалите за всяка обработваема нива.
Карти
Сеитбообръщение Изтегли чертеж "Firma_Bogomilovo.zip"
Актуално към дата: 07/08/2013 г.
Данните са собственост на фирма ЕТ ”МАГ-ГИС Румен И. Съртонев”
Земеделски имоти Изтегли чертеж "Bogomilovo.zip"
Актуално към дата: 07/08/2013 г.
Данните са собственост на фирма ЕТ ”МАГ-ГИС Румен И. Съртонев”
GISExplorer разширява възможностите си в направление "Управление на горите", като поддържа данните от
Лесоустройствените
планове за управление на горските площи, а ЛЕСО таблиците с данни за отдели и подотдели са съобразени с изскванията на
МЗХ. Другите специализирани функции на GISExplorer за нуждите на "Управление на горите" са: Пълна поддръжка на данни
от
лесоустройствените планове; Очертаване на горски площи директно от GPS или GPS антена; Изготвяне на протоколи със
собственици и категория на земятата, обща площ и други характеристики на горските площи; Трасиране и очертаване на
горските площи. Готови анализи по НТП и възможност за създаване на собствени анализи; Четене на CAD, ZEM и ZEM 2.10;
Експорт и импорт на (.*shp) файл; Експорт на зададен графичен обект към Google Earth
Карти
Разработка на „НЕКСГИС Технологии“ ООД за надграждане и подобряване на ГСП с допълнителни данни, с цел подобряване
на организацията и управлението.
Лесоустройствен проект изработен с програмата GISExplorer LESO. Изтегли чертеж
"Undola_TuningLUP_02_2019.rar"
Актуален към дата: 12/03/2019г.
Собственик: НЕКСГИС Технологии ООД
Източник на оригинал: ИАГ
Лесоустройствен проект изработен с програмата GISExplorer LESO. Изтегли чертеж "LUP_DGS.rar"
Актуален към дата: 08/03/2017г.
Собственик: НЕКСГИС Технологии ООД.
Източник на оригинал: ИАГ
Археологически разкопки и исторически обекти
За управлението на Археологически разкопки и Исторически обекти се използва системата Arcimed GIS, която е част от
GISExplorer. В нея се изобразяват необходимия графичен чертеж, който може да бъде кадастър и оцифрени археологически
обекти или карти с исторически обекти. За всеки графично изобразен обект се създават неограничен брой електронни
документи. Електронните документи са организирани по типове, като типовете могат да бъдат редактирани и променяни.
Archimed GIS дава възможност за въвеждане на атрибутни данни, съхранение на сканирани чертежи и документи, фотографски
снимки и др. в електронен архив. Така се създава и организира паспортна система от електронни документи в графичен
контекст. Това спомага за точен мониторинг и управление на културно-историческите и археологически ценности. Примерен
тип документ е "Паспорт на находка" съдържащ: данни за находката, които се въвеждат като атрибути на документа, с
възможност за отдалечено въвеждане координати на находката – поддържат се всички широко разпространени координатни
системи сканирана техническа документация на находката в електронния архив на документа чертежи на находката,
импортирани в електронния архив на документа фотографски снимки, показващи състоянието на находката, импортирани в
електронния архив на документа Въведения паспорт на находка се геореферира – свързва се с графичен обект. Анализ по
въведени данни на откритите находки: Изготвяне на графични анализи на откритите находки по атрибути на данните,
въведени в паспортите на находките Изготвяне на семантични анализи и справки на откритите находки по атрибути на
данните, въведени в паспортите на находките Изготвяне на комплексни анализи на откритите находки – комбинирани анализи
по координати и атрибути на данните Изготвяне на исторически справки по количествени данни на откритите находки,
автоматично изчислени или въведени в паспортите на находките Решения, които могат да се изградят със системата:
"Информационна система за мониторинг на археологическите разкопки". "Информационна система за мониторинг на
историческите обекти". Предимства от внедряване на системата Archimed GIS: Гео-пространствен компонент в натрупаните
документни масиви Богат инструментариум за въвеждане на мета-данни към графичните обекти Бързо въвеждане на информация
Бърз достъп до въведена информация Бърза и качествена техническа поддръжка
ВиК мрежи и съоръжения
GISExplorer е специално оптимизиран за:
Графично представяне на пространственото положение на всички водопроводни и канализационни тръби и съоръжения.
Съхранение, поддръжка и актуализация на паспорт с основни технически параметри; Добавяне на пояснителни схеми и снимки
към всеки паспорт;
Свързване на документ или документи от всички типове към един или няколко графични обекта.
Видове документи и данни за водопроводни мрежи и съоръжения:
Паспорт на водопроводно съоръжение:
ЕКАТТЕ - единен класификатор на административно-териториалните и териториалните единици.
Кадастрален номер - номерация на графичен обект от Кадастрален или Специализиран план.
Населено място
Квартал
Улица
Номер на парцел
Тип на съоръжението – Водопроводна шахта, Противопожарен кран, Спирателен кран, Поливен хидрант.
Функционално състояние – в експлоатация, запушен, в ремонт, в строеж, асфалтиран, затрупан, затлачен, за планов
ремонт, нормално, наводнен, запечатан, не може да се отвори, друго.
Тип на капака – метален, чугунен, бетонен, полипропиленов, без капак.
Форма на капака - кръгъл, правоъгълен
Диаметър на капака [мм] – мерна единица милиметър.
Ширина на капака [мм] – мерна единица милиметър.
Дължина на капака [мм] – мерна единица милиметър.
Надморска височина на капака [м] - мерна единица метър.
Надморска височина на дъното [м] - мерна единица метър.
Дълбочина [м] - мерна единица метър.
Дълбочина на полагане [м] - мерна единица метър.
Диаметър на съоръжението [м] - мерна единица метър.
Дължина на съоръжението [м] - мерна единица метър.
Ширина на съоръжението [м] - мерна единица метър.
Конструкция на съоръжението - тухла, бетон, неизвестна.
Дължина на кожуха [м] - мерна единица метър.
Дебелина на кожуха [мм] - мерна единица милиметър.
Тип на кожуха
Построен през
Построен от
Дата на въвеждане в експлоатация
Срок на амортизация [години] – години
Гаранционен срок [години] – години
Година на изтичане на гаранцията
Отводняване - Да, Не
Заснет в ръчна скица №
Нивелачен карнет №/стр.
Попада в картен лист № - лист от разграфката.
Номер на изходен репер
Бележки
Под документи
Техническа документация
Геометрични диаграми
Скици
Фотографски снимки
Паспорт на водопроводна траба:
ЕКАТТЕ - единен класификатор на административно-териториалните и териториалните единици.
Кадастрален номер - номерация на графичен обект от Кадастрален или Специализиран план.
Населено място
Квартал
Улица
Номер на парцел
Тип на тръбата – главна тръба, второстепенна, площадкова, сградно отклонение, други
Диаметър на тръбата [мм] - мерна единица милиметър.
Дебелина на тръбата [мм] – мерна единица милиметър.
Дължина на тръбата [м] - мерна единица метър.
Дълбочина на полагане [м] - мерна единица метър.
Наклон в число [%] - Мерна единица процент. Изчислява се от "Кота начало" и "Кота край" и после се разделя на
дължината на участъка или се въвежда
Материал на тръбата - етернит, бетон, PVC, PVP, стомана, стоманобетон, чугун, каменин, PP, PE.
Елемент начало (тръба или шахта) – кадастрален номер на обект начало.
Дълбочина начало [м] - мерна единица метър
Надморска височина теме начало [м] - мерна единица метър.
Елемент край (тръба или шахта) – кадастрален номер на обект край.
Дълбочина край [м] - мерна единица метър.
Надморска височина теме край [м] – мерна единица метър
Номер на водопроводно отклонение
Поредност на отклонението
Диаметър на водопроводно отклонение [мм] - мерна единица милиметър.
Дата на въвеждане в експлоатация
Срок на амортизация [години] – години.
Номер на изходен репер
Бележки
Под документи
Техническа документация
Геометрични диаграми
Скици
Фотографски снимки
Ремонт на водопроводна мрежа:
ЕКАТТЕ - единен класификатор на административно-териториалните и териториалните единици.
Кадастрален номер - номерация на графичен обект от Кадастрален или специализиран план.
Населено място
Квартал
Улица
Номер на парцел
Тип на ремонта - планов, спешен, авариен
Елемент на ремонта - тръба, шахта, съоръжение
Вид на ремонта – теч, преместване, смяна, затапване, спиране, включване, превключване, спукване, профилактика,
кражба
Статус на ремонта - бъдещ, извършва се, приключен
Начин на извършване - ръчен, механичен
Координати (X, Y, Z) на ремонта
Площ на ремонта върху уличния участък [м2] – квадратни метри.
Обем материали - списък с вид и обем на използваните материали
Приблизителни загуби [м3] – кубични метри.
Брой часове на прекъснато водоподаване.
Работни часове за труд
Цена на ремонта за труд - сбор от цените на всички видове операции за извършване на ремонта
Цена на ремонта за материали - сбор за всички използвани материали
Обща стойност на ремонта
Номер на договор за възлагане на ремонтна дейност
Дата на договор за възлагане на ремонтна дейност
Дата на започване по документ
Дата на завършване по документ
Дата на започване на ремонтна дейност (актуална)
Дата на завършване на ремонтна дейност (актуална)
Гаранция до дата
Номер на изходен репер
Бележки
Под документи
Карнет от геодезическо заснемане за първоначално определяне на ремонтна област
Количествена сметка
Оценка на качеството на ремонта
Видове документи и данни за канализационни мрежи и съоръжения:
Паспорт на канализационно съоражение:
ЕКАТТЕ - единен класификатор на административно-териториалните и териториалните единици.
Кадастрален номер - номерация на графичен обект от Кадастрален или Специализиран план.
Населено място
Квартал
Улица
Номер на парцел
Тип на съоръжението – ревизионна шахта, ревизионна шахта с пад, камера, преливник, дюкер, задържателен резервоар,
аварийна шахта.
Състояние – в експлоатация, запушен, в ремонт, асфалтиран, затрупан, затлачен, за планов ремонт.
Тип на капака – метален, чугунен, бетонен, полипропиленов.
Форма на капака - кръгъл, правоъгълен
Диаметър на капака [мм] – мерна единица милиметър.
Ширина на капака [мм] – мерна единица милиметър.
Дължина на капака [мм] – мерна единица милиметър.
Надморска височина на капака [м] - мерна единица метър.
Надморска височина на дъното [м] - мерна единица метър.
Дълбочина на полагане [м] - мерна единица метър.
Диаметър на съоръжението [м] - мерна единица метър.
Дължина на съоръжението [м] - мерна единица метър.
Ширина на съоръжението [м] - мерна единица метър.
Конструкция на съоръжението - тухла, бетон
Дължина на кожуха [м] - мерна единица метър.
Дебелина на кожуха [мм] - мерна единица милиметър.
Тип на кожуха
Построен през
Построен от
Дата на въвеждане в експлоатация
Срок на амортизация [години] – години
Гаранционен срок [години] – години
Година на изтичане на гаранцията
Дренаж - Да, Не
Заснет в ръчна скица №
Нивелачен карнет №/стр.
Попада в картен лист № - лист от разграфката.
Номер на изходен репер
Бележки
Под документи
Техническа документация
Геометрични диаграми
Скициv
Фотографски снимки
Паспорт на канализациона траба:
ЕКАТТЕ - единен класификатор на административно-териториалните и териториалните единици.
Кадастрален номер - номерация на графичен обект от Кадастрален или Специализиран план.
Населено място
Квартал
Улица
Номер на парцел
Тип на тръбата – главна тръба, второстепенна, площадкова, сградно отклонение, отклонение от дъждоприемна решетка,
други
Форма на тръбата – кръгла, яйцевидна, устообразна, П образна
Диаметър на тръбата 1 [мм] - мерна единица милиметър.
Диаметър на тръбата 2 [мм] - мерна единица милиметър.
Дебелина на тръбата [мм] – мерна единица милиметър.
Дължина на тръбата [м] - мерна единица метър.
Дълбочина на полагане [м] - мерна единица метър.
Наклон в число [%] - Мерна единица процент. Изчислява се от "Кота начало" и "Кота край" и после се разделя на
дължината на участъка или се въвежда
Материал на тръбата - етернит, бетон, PVC, PVP, стомана, стоманобетон, чугун, каменин, PP, PE.
Елемент начало (тръба или шахта) – кадастрален номер на обект начало.
Дълбочина спрямо капака начало [м] - мерна единица метър
Надморска височина на заустване начало [м] - мерна единица метър.
Елемент край (тръба или шахта) – кадастрален номер на обект край.
Дълбочина спрямо капака край [м] - мерна единица метър.
Надморска височина на заустване край [м] – мерна единица метър
Номер на канализационно отклонение
Поредност на отклонението
Диаметър на Канализационно отклонение [мм] - мерна единица милиметър.
Дата на въвеждане в експлоатация
Срок на амортизация [години] – години.
Номер на изходен репер
Бележки
Под документи
Техническа документация
Геометрични диаграми
Скици
Фотографски снимки
Ремонт на канализационна мрежа:
ЕКАТТЕ - единен класификатор на административно-териториалните и териториалните единици.
Кадастрален номер - номерация на графичен обект от Кадастрален или специализиран план.
Населено място
Квартал
Улица
Номер на парцел
Тип на ремонта - планов, спешен, авариен
Елемент на ремонта - тръба, шахта, съоръжение
Вид на ремонта – теч, преместване, смяна, затапване, спиране, включване, превключване, спукване, профилактика,
кражба
Статус на ремонта - бъдещ, извършва се, приключен
Начин на извършване - ръчен, механичен
Координати (X, Y, Z) на ремонта
Площ на ремонта върху уличния участък [м2] – квадратни метри.
Обем материали - списък с вид и обем на използваните материали
Приблизителни загуби [м3] – кубични метри.
Брой часове на прекъснато водоподаване/отводняване.
Работни часове за труд
Цена на ремонта за труд - сбор от цените на всички видове операции за извършване на ремонта
Цена на ремонта за материали - сбор за всички използвани материали
Обща стойност на ремонта
Номер на договор за възлагане на ремонтна дейност
Дата на договор за възлагане на ремонтна дейност
Дата на започване по документ
Дата на завършване по документ
Дата на започване на ремонтна дейност (актуална)
Дата на завършване на ремонтна дейност (актуална)
Гаранция до дата
Номер на изходен репер
Бележки
Под документи
Карнет от геодезическо заснемане за първоначално определяне на ремонтна област
Количествена сметка
Оценка на качеството на ремонта
За допълнителна информация посетете страницата на софтуерна система Archimed GIS
Карти
Водопроводна мрежа. Документите и данните към тях не са налични във версия "GISExplorerViewer" Изтегли чертеж "Syedinenie_VodMreja.ge"
Актуално към дата: 20/09/2011г.
Проводите на техническата инфраструктура и съоръженията на транспортната инфраструктура, свързани с движението на
превозни средства и пешеходци, се проектират и изграждат като улични мрежи и съоръжения. Местоположението на
подземните и надземните улични мрежи и съоръжения на техническата инфраструктура се определя с общите и подробните
устройствени планове при спазване на съответните технически правила и нормативи.
GISExplorer предлага решение за работа с пътни, улични мрежи и съоръжения свързано с:
Графично представяне на пространственото положение на всички пътни, улични мрежи и съоръжения.
Съхранение, поддръжка и актуализиране на документи с основни технически параметри;
Добавяне на допълнителни документи (пояснителни схеми, снимки,сканирани оригинали, MS Office Documents, PDF и др.) ,
записани като прикачени или под документи към основния документ.
Свързване на документ или документи от всички типове към един или няколко графични обекта.
Търсене и графичен анализ по различните типове атрибутна информация съдържаща се в документа.
GISExplorer предоставя на потребителя възможност за създаване на документи с атрибутна информация за различните видове
транспортни мрежи и съоръжения (Железопътни, Трамвайни, Тролейбусни и др). Структурата на документа е променлива с цел
информация да се допълва и разширява, според нуждите и изискванията на съответната мрежа.
Видове документи
Паспорт на участък:
ЕКАТТЕ - Единен класификатор на административно-териториалните и териториалните единици.
Номер - създава се специална номерация, като тя може да запази части от номерацията на кадастъра и/или друг вид
информация.
Име на улица
Адресни номера в участъка - списък с адресни номера.
Вид на настилката - асфалт, бетон, бетонни плочи, паваж ...
Площ на участъка - Мерни единици квадратни метри.
Коефициент на качество на настилката - 100%(най-високо качество) -> 0%(най-ниско качество).
Коефициент на повреди - отношение между сумарната площ на всички повреди към площта на участъка. Мерни единици
проценти. Преизчислява се след добавяне на повреда или извършване на ремонт.
Максимална скорост в участъка - ограничение на скоростта.
Опасност на участъка - условна скала (няма, малка, средна, голяма).
Дата на създаване на паспорта
Дата на архивиране на паспорта
Повреда в участък:
Степен на повредата - малка, средна, голяма, спешна, аварийна.
Вид на повредата - платно, тротоар, мантинела, липса на бордюр и т.н.
Координатна система - WGS84 UTM, WGS84 BL, 1950, 1970 Зона 3, 1970 Зона 5, 1970 Зона 7, 1970 Зона 9
Координати на центъра на повредата - X, Y, Z на условен център на повредата. Може и да не е въведен тогава ще се
използва поле "координати на полигона".
Радиус - Мерни единици метри. Ако не е въведен се използва "Координати на полигона"
Координати на полигона - Списък с координати. Ако не са въведени "Център на повредата" и "Радиус" този параметър
трябва да е задължително въведен.
Площ - Изчислява се по център и радиус или по координати на повредата. Може да се въвежда ръчно с предупредителен
въпрос за точност. Мерни единици квадратни метри.
Средна височина - Мерни единици метри.
Обем - Изчислява се от площ и височина. Може да се въвежда ръчно с предупредителен въпрос за точността. Мерни единици
кубични метри.
Дължина - използва се за повреди с линейно измерване при другите видове повреди не се въвежда. Мерни единици
метри.
Вид материал за ремонт - асфалт, бетон, бетонни плочи, паваж, бетонени блокчета, бордюри, мантинели ...
Дата на вписване на повредата
Дата на отстраняване на повредата
Връзка към документ "Ремонтна дейност" - Ако е започната ремонтна дейност включваща отстраняването на повредата. След
приключване на ремонта се вписва "Дата на отстраняване на повредата"
Под документи на документ "Повреда"
Карнет от геодезическо заснемане
Фотографски снимки
Прилежащи части:
Площ на тротоарните части - сума от площите на тротоарните части от двете страни на платното. Мерни единици квадратни
метра.
Коефициент на повреди на тротоарните части - отношение между сумарната площ на всички повреди към площта на
тротоарните части. Мерни единици проценти. Преизчислява се след добавяне на повреда или извършване на ремонт.
Дължина на предпазни еластични огради (мантинели) - сума от дължината на мантинелите от двете страни на платното.
Мерни единици метри.
Коефициент на повреди на мантинелите - отношение между сумарната дължина на всички повреди към дължината на
мантинелите. Мерни единици проценти. Преизчислява се след добавяне на повреда или извършване на ремонт.
Брой кошове за боклук
Под документи на документ "Прилежащи части"
Фотографски снимки
Организация на движение и маркировка:
Брой светофарни уредби
Коефициент на повреди на светофарните уредби - Въвежда се на ръка.
Брой пътни знаци
Коефициент на повреди на пътните знаци - Въвежда се на ръка.
Брой напречни неравности - легнали полицаи
Дата на последното обновяване на хоризонталната маркировка
Под документи на документ "Организация на движение и маркировка"
Фотографски снимки
Съоръжение:
Вид съоръжение - мост, тунел, подлез, надлез, подпорна стена, отводнителни съоръжения, аварийни изходи и др.
Име - ползва се условно име като известен в обществото обект или друго.
Координатна система
Координати - списък с координати
Площ
Коефициент на повреда - въвежда се на ръка. Мерни единици проценти.
Опасност на съоръжението - няма, малка, средна, голяма.
Дата на влизане в употреба
Дата на последното обновяване или ремонт
Под документи на документ "Съоръжение"
Планове
Схеми
Конструкция
Одобрения
Актове
Заповед за влизане в експлоатация
Фотографски снимки
Карти
Улична мрежа на град Раднево. Изтегли чертеж "Radnevo_Ulici.ge"
Документите и данните към тях не са налични във версия "GISExplorerViewer".
Актуално към дата: 20/09/2011г.
Данните са собственост на фирма ЕТ ”МАГ-ГИС Румен И. Съртонев”
Пътна мрежа на България - 1ви и 2ри клас. Изтегли чертеж
"Bulgaria_1-2_klas_Relef.ge"
Терена включен в чертежа е за демонстрационни цели и не е с високо ниво на точност.
Актуално към дата: 20/09/2011г.
Данните са собственост на фирма ЕТ ”МАГ-ГИС Румен И. Съртонев”
Координатни трансформации
GISExpolorer ви предлага трансформация между следните координатни системи:
Координатна система 1930
Координатна система 1950
Координатна система 1970
Координатна система 1942
Координатна система 1942-1983
BESSEL
Координатна система WGS84
Координатна система Софийска
Координатна система БГС 2005
Типът на координатите може да бъде:
Правоъгълни ХУ
Геоцентрични ХУZ
Кадастрални
Географски градуси
Меркартор UTM
Кратка информация за координатните системи, която трябва да познавате преди да престъпите към трансформация.
Типът на координатите може да бъде:
Правоъгълни ХУ
Геоцентрични ХУZ
Кадастрални
Географски градуси
Меркартор UTM
Кратка информация за координатните системи, която трябва да познавате преди да престъпите към трансформация.
Координатната система 1950
Координатна система 1950 е българска геодезическа координатна система, въведена в началото на 50-те години на ХХ век.
Базирана изцяло на геодезическата основа на система „1930 г.” и ориентирана върху елипсоида на Красовски, с нови
координати на изходна точка
Mащабът по основния меридиан на зоната e равен на единица има три градусовите зони, с основни меридиани 21, 24 и 27
градуса. Трите градусовите зони са предназначени за създаване на едромащабната топографска карта (ЕТК) в мащаб 1:5000
и производен 1:10000, както и за плановете на населените места, в това число и кадастралните планове. В по-дребен
мащаб за карти дава големи деформации.
Координатната система 1970
Вид проекционна координатна система от класа на коничните проекции. Дефинирани са 4 Ламбертови зони, всяка от които се
определя от зададено координатно начало, мащаб по основния парарел и обхват по f.
Разграфка на картните листове в система 1970 г. Това са четири зони:
К - 3 (Северо запад)
К - 7 (Северо изток)
К - 9 (Юго запад)
К - 5 (Юго изток)
Всяка от тези зони, вече в системата на дефинираните Ламбертови координати, т.е. в равнинната си част е завъртяна
допълнително по отношение на “картния” север, на сравнително малък, но различен за всяка зона ъгъл, подбран така, че
да не се наруши практически осезаемо конформността на изображението.
Заснемане с дрон
В раздела карти можете да свалите готови проекти, които да използвате за основа на собствени картни услуги или
данни.
Картите могат да се разглеждат и обработват с всички продукти от фамилията GISExplorer.
Всички карти са във WGS 84 координатна система UTM 35 N зона. ВАЖНО: При работа с няколко чертежа едновременно е задължително чертежите да са в една и съща координатна
система!!!
Това налага трансформиране на чертежа с GISExplorer до съответната координатна система.
Карта на паметник "Бранителите на Стара Загора" в гр. Стара Загора със заснемане чрез БЛС Изтегли чертеж "Samara_UTM.ge"
Източник на снимката: PRODRONESYS
Терени и обеми
В раздела карти можете да свалите готови проекти, които да използвате за основа на собствени картни услуги или данни.
Картите могат да се разглеждат и обработват с всички продукти от фамилията GISExplorer.
ВАЖНО: При работа с няколко чертежа едновременно е задължително чертежите да са в една и съща координатна
система!!!
Това налага трансформиране на чертежа с GISExplorer до съответната координатна система.
Карти
Кариера "Баритна мина"
- извадка от кадастър
- релеф
Таблица със стойностите на обемите за изкоп и насип
Екологична мрежа Натура 2000
В раздела карти можете да свалите готови проекти, които да използвате за основа на собствени картни услуги или
данни.
Картите могат да се разглеждат и обработват с всички продукти от фамилията GISExplorer.
Всички карти са във WGS 84 координатна система UTM 35 N зона. ВАЖНО: При работа с няколко чертежа едновременно е задължително чертежите да са в една и съща координатна
система!!!
Това налага трансформиране на чертежа с GISExplorer до съответната координатна система.
В раздела карти можете да свалите готови проекти, които да използвате за основа на собствени картни услуги или
данни.
Картите могат да се разглеждат и обработват с всички продукти от фамилията GISExplorer.
Всички карти са във WGS 84 координатна система UTM 35 N зона. ВАЖНО: При работа с няколко чертежа едновременно е задължително чертежите да са в една и съща координатна
система!!!
Това налага трансформиране на чертежа с GISExplorer до съответната координатна система.
Управление на жизнения цикъл на съоръженията в транспортни коридори и мрежи за доставка на публични услуги:
Управлението на процесите за планиране, изграждане, наблюдение, поддръжка и развитие на публичната транспортна
инфраструктура и мрежите за доставка на комунални услуги е сериозно предизвикателство, изискващо:
Бързи решения за минимизиране времето на реакция
Точни решения ограничаване престоите и загубите
Ефективни решения в интерес на обществото
Archimed GIS обединява в едно данните и документите за обектите в мрежата с GIS данните в картата на тяхното географско
местоположение. Тази интеграция осигурява пълна, точна и винаги актуална информация, необходима за по-ефективно
управление на съоръженията и активите на организациите в сферите на транспорта и доставката на публични услуги.
Съчетавайки мощните средства за управление на документи в Archimed e-DMS с прецизния GIS инструментариум на GIS
Explorer, Archimed GIS дава на мениджъри, инженери и техници всички необходим инструменти за вземане на бързи, точни и
аргументирани решения в защита на обществения интерес. Типично, една система за управление на документооборота може да
сложи ред в документацията на транспортна и мрежова инфраструктура, позволявайки създаване на електронен архив от всички
документи и чертежи, свързани с различните фази на жизнения цикъл на активите на една пътна мрежа или предприятие за
комунални услуги:
Обект/описание
Документи за собственост
Тръжни документации
Оценки за въздействие върху околната среда
Възлагателни писма и договори
Разрешителни, технически задания и спецификации
Приемо-предавателни протоколи
Сервизна документация
Застрахователни полици
Паспорти на съоръжения
Ремонтни досиета на съоръжения
Кореспонденция, аудио/видео файлове и др.
Тези документи в голяма степен дават информация за историята на мрежата, но често те не са достатъчни за вземане на
решения в сложна обстановка с кратко време на реакция. С цел по-детайлна информация, за всяка от горните категории
потребителят може лесно да добавя референтна и описателна информация чрез атрибути в базата данни, отделни за всяка
отделна категория:
Идентификатор на съоръжение/сегмент
Принадлежност към възел, съседни обекти - идентификатори
Дата на комисиониране
Между ремонтен ресурс на компонента
Дата на последен ремонт, дата на де-комисиониране
Доставчик на компонента, изпълнител на ремонта
Статус на компонента, алтернативни доставчици
Други, по преценка на собственика
От друга страна, всеки обект в една мрежа има уникално физическо местоположение и взаимна връзка както с други обекти от
същата мрежа, така и с други обекти от градската, индустриална или транспортна инфраструктура. Географският контекст на
всеки обект/съоръжение дава допълнителни възможности за по-всеобхватен поглед и задълбочен анализ при вземане на
критични решения за управление на инфраструктурата, директно от векторна GIS карта на мрежата :
Бърза навигация в контекста на географското разположение
Визуално „запитване“ и проверка на атрибути от GIS интерфейс
GIS справки линейни сегменти и буферни зони
Списъци на обекти в/извън дефиниран обхват
Прилежащи, коридори и сервитут
Надземен и подемен кадастър
Демографски характеристики
Документи на обекта
Атрибутни справки от документите на обекта/обектите
Други справки и отчети, извличани визуално от GIS работна среда.
Archimed GIS обединява в една среда документите за обекта с GIS данните за неговото географско местоположение и свързва
в една неразривна асоциативна верига:
документи и документни атрибути за тези обекти
географско местоположение на обекта върху векторна карта и негови GIS атрибути.
Archimed GIS дава възможност за бързо търсене на документация на отделен обект чрез визуално посочване или ограждане на
точка, област или линеен обект директно в GIS.За по-голяма бързина на работа и удобство, на всеки отделен обект в
мрежата може да се въведе електронен „паспорт“, обединяващ в единно пакетно представяне цялата полезна за този обект
информация.
Изграждане на електронен паспорт на мрежи и съоръжения:
Създаване на графичен обект и гео рефериране на документи към него:
създаване на линеен графичен обект, описващ трасе в мрежата
създаване на полигонален графичен обект, описващ голямо съоръжение
създаване на точков графичен обект, описващ съоръжение
създаване на текстов графичен обект – пояснителни и описателни надписи
технически параметри, които се въвеждат като атрибути на документа
сканирана техническа документация в електронния архив на документа
технически схеми, импортирани в електронния архив на документа
фотографски снимки, импортирани в електронния архив на документа
Георефериране на въведения паспорт с построения графичен обект (мрежа или съоръжение) – свързване на графичния обект с
въведения паспорт
Така създадените електронни паспорти са отлично средство за регистриране, актуализиране и следене на всички събития по
време на жизнения цикъл на всеки обект в инфраструктурната мрежа на доставчика на публични услуги. Съчетаването и
логическата връзка на средствата за бързо търсене на документи в Archimed с възможностите за геопространствени справки
дава несравними възможности за бърза навигация в комплексна документация с визуализация на пространствената компонента
на всеки отделен обект.
Типични задачи, изпълнявани от Archimed GIS за управление на жизнения цикъл на мрежата са:
За мониторинг на състоянието и планиране развитието на мрежите и съоръженията:
Търсене на данни от паспортите за графичен обект
Търсене на графични обекти по атрибути от паспортите
Данни за ОВОС и справки за съответствия с изискванията на регулатора
Изготвяне на графични анализи по атрибути на данните, въведени в паспортите
Изготвяне на семантични анализи и справки по атрибути на данните в паспортите
Изготвяне на комплексни анализи – комбинирани анализи по координати и атрибути
Изготвяне на отчети по количествени данни, автоматично изчислени или от паспортите
Изготвяне на комплексни отчети, подпомагащи планиране на развитието и вземане на дългосрочни решения
За управление на ремонтните дейности на мрежите и съоръженията:
Бърза подготовка на паспорт за ремонта на част от мрежа или съоръжение:
технически параметри на ремонта, които се въвеждат като атрибути на документа, с възможност за отдалечено въвеждане
координати на ремонта – поддържат се всички широко разпространени координатни системи
сканирана техническа документация на ремонта в електронния архив на документа
технически схеми на ремонта, импортирани в електронния архив на документа
фотографски снимки, показващи състоянието на ремонта, импортирани в електронния архив на документа
Георефериране на въведения паспорт на ремонта с графичен обект на част от мрежата или съоръжението – свързване на
графичния обект с въведения паспорт на ремонта
За планиране, управление и анализ на ремонтни дейности на мрежите и съоръженията:
Изготвяне на графични анализи на извършените ремонти по атрибути на данните, въведени в паспортите на ремонтите
Изготвяне на текстови анализи и справки на извършените ремонти по атрибути на данните, въведени в паспортите на
ремонтите
Изготвяне на комплексни анализи на извършените ремонти – комбинирани анализи по координати и атрибути на данните
Изготвяне на отчети по количествени данни на извършените ремонти, автоматично изчислени или въведени в паспортите на
ремонтите.
Архитектура и системни изисквания на решенията с Archimed GIS:
Клиент/сървър архитектура
Windows Server/SQL
Windows XP/Vista/7 клиент
Локална мрежа 100 Мb/s
Archimed e-DMS за въвеждане на документи и атрибути
GISExplorer Enterprise за въвеждане на GIS карти
Добра графична карта и монитор за графика
Скенер за въвеждане на сканирани документи и чертежи (опция)
Софтуер за векторизация на чертежи и карти (опция)
Viewer за AutoCAD чертежи (опция)
.
